Demy

Four-point contact ball bearing
Four-point contact ball bearing

Angular Contact Ball Bearings

Four-point contact ball bearing

Paglalarawan：

Ang four-point contact ball bearing ay isang espesyal na uri ng bearing na idinisenyo upang hawakan ang parehong radial at axial load nang sabay-sabay. Nagtatampok ito ng kakaibang raceway geometry na nagbibigay-daan para sa single-row ball bearings na ma-accommodate nang mahusay ang parehong uri ng load.

makipag-ugnayan sa amin Katanungan
NAUNA：Double row angular contact ball bearing 30 at 38 series
SUSUNOD：Single row angular contact ball bearing

Detalye ng Produkto

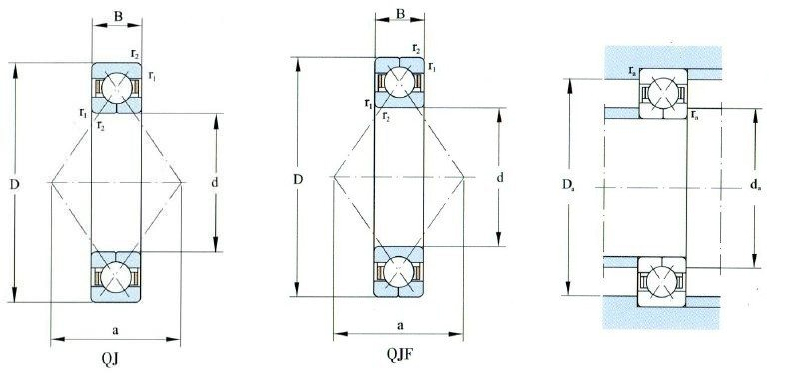

Mga sukat ng hangganan
(mm) 		Mga rating ng pag-load (kN) Nililimitahan ang bilis(r/min) Numero Load center
mm 		Mga sukat ng abutment at fillet(mm) Timbang
(sanggunian)
(kg)
d D B r1,2
min 		Cr Cor Grasa Langis da
max 		Da
max 		ra
max
17 40 12 0.6 15.9 10.6 14000 19000 QJ203 20 22 35 0.6 0.082
17 47 14 1.0 23.4 15.0 12000 17000 QJ303 22 23 41 1.0 0.140
20 52 15 1.1 29.6 20.0 10000 15000 QJ304 25 27 45 1.0 0.180
25 52 15 1.0 25.1 20.0 9500 14000 QJ205 27 31 46 1.0 0.160
25 62 17 1.1 41.5 24.5 9500 14000 QJ305 31 32 56 1.0 0.276
30 62 16 1.0 35.1 28.5 8500 12000 QJ206 32 36 56 1.0 0.240
30 72 19 1.1 49.4 39.0 7500 10000 QJ306 36 37 65 1.0 0.420
35 72 17 1.1 46.2 39.0 7500 10000 QJ207 37 42 65 1.0 0.350
35 80 21 1.5 59.2 46.5 7000 9500 QJ307 40 44 71 1.5 0.570
35 80 21 1.5 59.2 46.5 7100 9500 QJ307N2Q1 40.3 44 71 1.5 0.690
40 80 18 1.1 52.7 45.0 6700 9000 QJ208 42 47 73 1.0 0.450
40 90 23 1.5 71.5 58.5 6300 8500 QJ308 46 49 81 1.5 0.780
45 85 19 1.1 58.5 51.0 6300 8500 QJ209 46 52 78 1.0 0.520
45 100 25 1.5 93.6 76.5 5600 7500 QJ309 51 54 91 1.5 1.050
50 90 20 1.1 61.8 56.0 5600 7500 QJ210 49 57 83 1.0 0.590
50 110 27 2.0 111.0 91.5 5000 6700 QJ310 56 60 100 2.0 1.350
55 100 21 1.5 79.3 76.5 5300 7000 QJ211 54 64 91 1.5 0.770
55 120 29 2.0 127.0 108.0 4500 6000 QJ311 61 65 110 2.0 1.750
60 110 22 1.5 92.3 86.5 4800 6300 QJ212 60 69 101 1.5 0.990
60 130 31 2.1 146.0 125.0 4300 5600 QJ312 67 72 118 2.0 2.150
65 120 23 1.5 104.0 104.0 4300 5600 QJ213 65 74 111 1.5 1.200
65 140 33 2.1 165.0 146.0 4000 5300 QJ313 72 77 128 2.0 2.700
65 140 33 2.1 118.0 132.0 3800 5300 QJ313Q1 71.8 77 128 2.0 2.320
65 140 33 2.1 118.0 132.0 3800 5300 QJ313N2Q1 71.8 77 128 2.0 2.320
Mga sukat ng hangganan
(mm) 		Mga rating ng pag-load (kN) Nililimitahan ang bilis(r/min) Numero Load center
mm 		Mga sukat ng abutment at fillet(mm) Timbang
(sanggunian)
(kg)
d D B r1,2
min 		Cr Cor Grasa Langis da
max 		Da
max 		ra
max
70 125 24 1.5 114.0 114.0 4300 5600 QJ214 68 79 116 1.5 1.300
70 125 24 1.5 114.0 114.0 4000 5600 QJ214N2Q1 68 79 116 1.5 1.290
70 150 35 2.1 186.0 166.0 3600 4800 QJ314 77 82 138 2.0 3.150
75 130 25 1.5 117.0 122.0 4000 5300 QJ215 72 84 121 1.5 1.450
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2 82 87 148 2.0 3.900
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2/C9 82.3 87 148 2.0 3.830
80 140 26 2.0 138.0 146.0 3600 4800 QJ216 77 90 130 2.0 2.020
80 140 26 2.0 106.0 146.0 3600 4800 QJ216N2 77 90 130 2.0 1.850
80 170 39 2.1 216.0 208.0 3200 4300 QJ316N2 88 92 158 2.0 4.600
85 150 28 2.0 148.0 160.0 3400 4500 QJ217 83 95 140 2.0 2.250
85 180 41 3.0 234.0 236.0 3000 4000 QJ317N2 93 99 166 2.5 5.450
90 160 30 2.0 174.0 186.0 3200 4300 QJ218N2 88 100 150 2.0 2.750
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2 98 104 176 2.5 6.450
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2Q1 98 104 176 2.5 6.220
95 170 32 2.1 199.0 212.0 3000 4000 QJ219N2 93 107 158 2.0 3.350
95 200 45 3.0 286.0 315.0 2600 3600 QJ319N2 103 109 186 2.5 7.450
100 150 24 1.5 79.0 128.0 3200 4300 QJF1020 87.5 109 141 1.5 1.630
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2 98 112 168 2.0 4.050
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 215 47 3.0 307.0 340.0 2400 3400 QJ320N2 110 114 201 2.5 9.300
110 170 28 2.0 113.0 186.0 2800 3800 QJ1022M 98.1 120 160 2.0 2.680
110 200 38 2.1 194.0 284.0 2600 3400 QJF222 108.5 122 188 2.0 2.680
110 200 38 2.1 265.0 305.0 2400 3400 QJ222 109 122 188 2.0 5.700
Mga sukat ng hangganan
(mm) 		Mga rating ng pag-load (kN) Nililimitahan ang bilis(r/min) Numero Load center
mm 		Mga sukat ng abutment at fillet(mm) Timbang
(sanggunian)
(kg)
d D B r1,2
min 		Cr Cor Grasa Langis da
max 		Da
max 		ra
max
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2 109 122 188 2.0 5.600
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2Q1 109 122 188 2.0 5.550
110 240 50 3.0 364.0 430.0 2000 3000 QJ322 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2Q1 123 124 226 2.5 12.50
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2 117 132 203 2.0 6.950
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2Q1 117 132 203 2.0 6.290
120 260 55 3.0 390.0 490.0 1900 2800 QJ324 133 134 246 2.5 16.50
120 260 55 3.0 390.0 490.0 1900 2800 QJ324Q1 133 134 246 2.5 16.25
120 260 55 3.0 390.0 490.0 1900 2800 QJ324N2 133 134 246 2.5 16.00
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2 126 144 216 2.5 7.750
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2Q1 126 144 216 2.5 7.725
130 280 58 4.0 423.0 560.0 1800 2600 QJF326 144 148 262 3.0 19.60
130 280 58 4.0 423.0 560.0 1800 2600 QJ326N2 144 148 262 3.0 19.50
140 210 33 2.0 206.0 273.0 2200 3000 QJF1028 122.5 150 200 2.0 3.350
140 250 42 3.0 325.0 440.0 1800 2600 QJF228 137 154 236 2.5 9.850
140 250 42 3.0 325.0 440.0 1800 2600 QJ228N2 137 154 236 2.5 9.850
140 300 62 4.0 468.0 640.0 1700 2400 QJ328N2 154 158 282 3.0 24.00

Angular Contact Ball Bearings

Double row angular contact ball bearing

Double row angular contact ball bearing
Double row angular contact ball bearing 30 at 38 series

Double row angular contact ball bearing 30 at 38 series
Four-point contact ball bearing

Four-point contact ball bearing
Single row angular contact ball bearing

Single row angular contact ball bearing
Tungkol sa amin
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ang Ningbo Demy (D&M) Bearings Co., Ltd. ay propesyonal Tsina Four-point contact ball bearing Mga Tagapagtustos at Pakyawan Four-point contact ball bearing Mga Tagagawa.Matatagpuan sa baybayin ng Silangang Tsina, sa maganda at sinaunang lungsod ng Ningbo, ay isang sumisikat na negosyong bituin, Ningbo Demy (D&M) Bearings Co., LTD. Ang subsidiary na kumpanya nito – Ningbo Giant Bearing manufacturing Co., Ltd ay dalubhasa sa mga de-kalidad na bearing para sa pang-industriya at pang-automotive na aplikasyon.
Media
Feedback ng Mensahe
Angular Contact Ball Bearings Kaalaman sa Industriya

Ano ang pangunahing prinsipyo ng pagtatrabaho ng Four-point contact ball bearing?

Four-point contact ball bearing , bilang isang espesyal na rolling bearing, ay pinangalanan para sa natatanging four-point contact na disenyo nito. Ang prinsipyo ng pagtatrabaho nito ay batay sa teorya ng rolling friction at four-point support. Maaari itong mapanatili ang matatag na pag-ikot habang nagdadala ng matataas na karga. Ang ganitong uri ng tindig ay malawakang ginagamit sa high-speed at high-precision na mekanikal na kagamitan, tulad ng CNC machine tools, aerospace equipment at precision measurement instruments.

Ang four-point contact ball bearings ay binubuo ng mga inner ring, outer rings, steel balls at cage. Kabilang sa mga ito, ang mga seksyon ng raceway ng panloob at panlabas na mga singsing ay hugis-peach, na nagbibigay-daan sa tindig na bumuo ng apat na puntong kontak o dalawang-puntong kontak kapag nagdadala ng mga karga. Ang panloob na singsing ay tiyak na binuo mula sa dalawang kalahating singsing, na nagbibigay-daan sa isang mas malaking bilang ng mga bola ng bakal na mai-load sa tindig, sa gayon ay nagpapabuti sa kapasidad ng pagkarga ng tindig. Kapag ang four-point contact ball bearing ay ibinaba o nagdadala lamang ng purong radial load, ang apat na puntong contact ay mabubuo sa pagitan ng bakal na bola at ng raceway ng inner at outer rings. Ang apat na contact point na ito ay ipinamamahagi sa magkabilang panig at sa itaas at sa ibaba ng bolang bakal upang bumuo ng isang matatag na istraktura ng suporta. Gayunpaman, sa mga praktikal na aplikasyon, dahil ang tindig ay magkakaroon ng purong axial load sa karamihan ng mga kaso, ang bakal na bola at ang raceway ay bumubuo lamang ng mga contact point sa dalawang diagonal na posisyon upang ilipat ang load. Kapag nagdadala ng axial load, inililipat ng steel ball ang load sa panloob at panlabas na mga singsing sa pamamagitan ng mga contact point sa dalawang diagonal na posisyon. Dahil ang stress ng contact sa contact point ay pantay na ipinamahagi at ang rolling friction sa pagitan ng steel ball at raceway ay maliit, ang tindig ay maaaring magdala ng malaking axial load at mapanatili ang matatag na pag-ikot. Kasabay nito, dahil sa pagtaas ng bilang ng mga bolang bakal at ang mga bentahe ng disenyo ng apat na punto ng contact, ang kapasidad ng radial load ng tindig ay napabuti din. Ang four-point contact ball bearing ay may mataas na katatagan sa panahon ng operasyon. Dahil ang rolling friction sa pagitan ng steel ball at ng raceway ay maliit at ang contact stress ay pantay na ipinamamahagi, ang vibration at ingay na nabuo ng bearing habang umiikot ay mababa. Ginagawa nitong angkop ang four-point contact ball bearing para sa mga okasyong may mataas na pangangailangan para sa katatagan ng pagpapatakbo, tulad ng mga instrumento sa pagsukat ng katumpakan at kagamitan sa pag-ikot ng mataas na bilis.

Ang four-point contact ball bearings ay malawakang ginagamit sa modernong industriya. Ang natatanging disenyo ng apat na puntong contact nito at mahusay na pagganap ay nagbibigay-daan dito upang mapanatili ang matatag na pag-ikot sa mga high-speed, high-precision at high-load na mga sitwasyon. Ang bearing ay may mataas na load-bearing capacity at running stability, kaya mapapabuti nito ang katumpakan ng pagpoproseso at kahusayan sa pagpapatakbo ng mekanikal na kagamitan.
